Kiilapultit

•fischer kiilapultti FBN sähkösinkitty
•fischer kiilapultti FBN fvz kuumasinkitty
•fischer kiilapultti FBN haponkestävä teräs A4

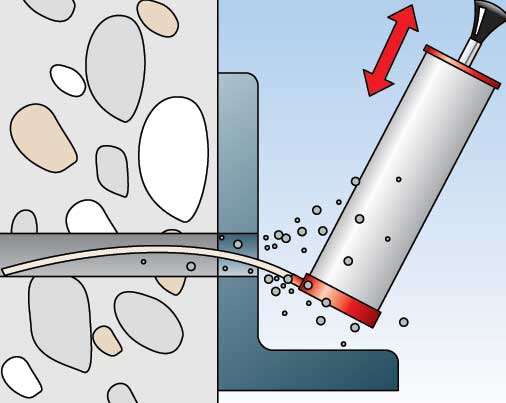

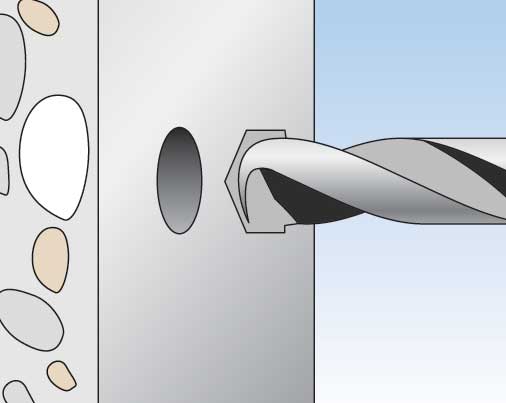

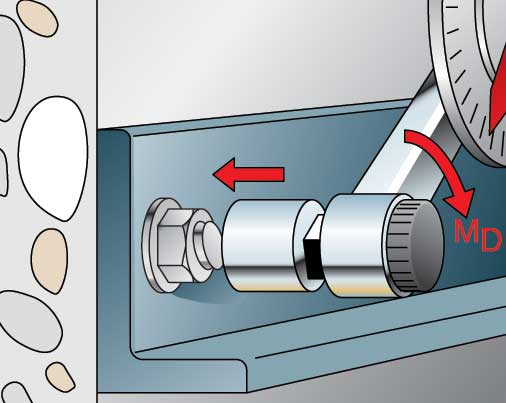

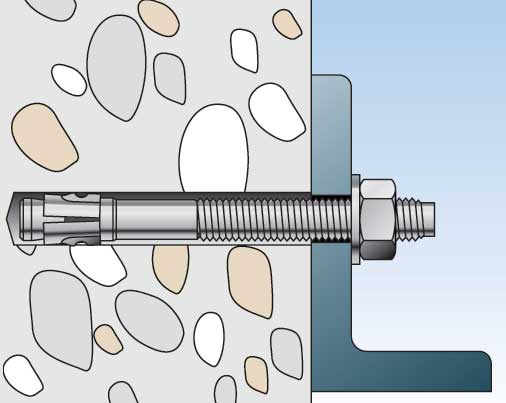

Asennusohje

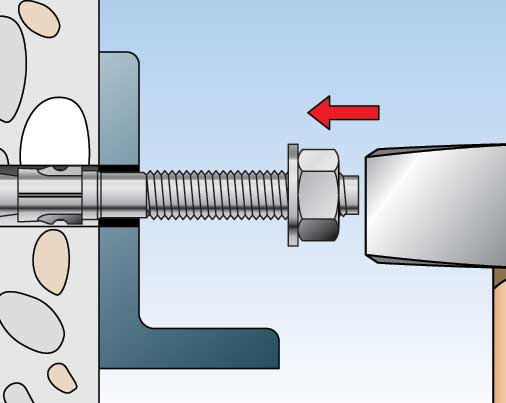

•Ennen kiilapultin lyöntiä sisään mutteri on asetettava oikean asennussyvyyden kohdalle (pultti on n.2-3 mm eteenpäin työnnettynä)
• Ankkurin kannan kirjanleimaus on hyväksyntäsyistä tarpeen, ja siitä tunnistaa paikalleen asennetun FBN-kiilapultin

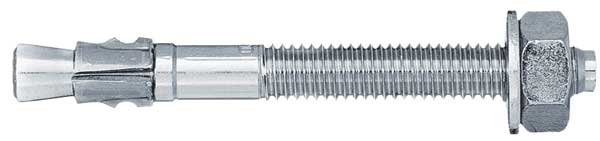

fischer kiilapultti FBN on kehitetty edelleen tyypistä FB, ja se tarjoaa nyt entistä enemmän käyttöpelivaraa. Tämä merkitsee: FBN voidaan asentaa vaihtelevaa hyötypituutta käyttäen, eli käyttäjä voi valita suurimman sallitun kuorman tuottavan normaalihyötypituuden ja alennetun sallitun kuorman tuottavan pidennetyn hyötypituuden välilä! Kierrettä on tätä varten pidennetty.

fischer kiilapultti FBN sähkösinkitty



malli
tekniset tiedot
tuotenumero
koko
kpl/pkt
€/100 kpl
alv 0%
FBN 6/5* sähkösinkitty
L 40,
maxhyötypituus 5 mm		 45130 M6x16 100 20,73
FBN 6/10* sähkösinkitty
L 55,
maxhyötypituus 10 mm		 45136 M6x30 100 28,74
FBN 6/30* sähkösinkitty
L 75,
maxhyötypituus 30 mm		 45137 M6x30 100 34,56
FBN 8/5 sähkösinkitty
L 58,
maxhyötypituus 5 mm		 45131 M8x23 100 24,37
FBN 8/10+23 sähkösinkitty
L 76,
maxhyötypituus 10/23mm		 45138 M8x41 50 28,37
FBN 8/30+43 sähkösinkitty
L 96,
maxhyötypituus 30/43mm		 45139 M8x61 50 38,19
FBN 8/50+63 sähkösinkitty
L 116,
maxhyötypituus 50/63 mm		 45140 M8x81 50 40,74
FBN 8/100+113 sähkösinkitty
L 166,
maxhyötypituus
100/113 mm		 45141 M8x130 25 64,38
FBN 10/5 sähkösinkitty
L 69,
maxhyötypituus
5 mm		 45132 M10x31 50 35,28
FBN 10/15+23 sähkösinkitty
L 89,
maxhyötypituus
15/23 mm		 45142 M10x51 50 -
FBN 10/50+58 sähkösinkitty
L 124,
maxhyötypituus
50/58 mm		 45143 M10x87 20 54,20
FBN 10/100+108 sähkösinkitty
L 174,
maxhyötypituus
100/108 mm		 45144 M10x134 20 81,84
FBN 12/5 sähkösinkitty
L 83,
maxhyötypituus
5 mm		 45133 M12x41 20 56,16
FBN 12/15+35 sähkösinkitty
L 113,
maxhyötypituus
15/35 mm		 45147 M12x71 20 57,42
FBN 12/30+50 sähkösinkitty
L 128,
maxhyötypituus
30/50 mm		 45148 M12x86 20 69,11
FBN 12/45+65 sähkösinkitty
L 143,
maxhyötypituus
45/65 mm		 45149 M12x103 20 74,93
FBN 16/10 sähkösinkitty
L 109
maxhyötypituus
10 mm		 45134 M16x54 10 122,76
FBN 16/25+45 sähkösinkitty
L 144
maxhyötypituus
25/45 mm		 45151 M16x89 10 139,81
FBN 16/50+70 sähkösinkitty
L 169
maxhyötypituus
50/70 mm		 45152 M16x114 10 250,98
FBN 16/100+120 sähkösinkitty
L 221
maxhyötypituus
100/120 mm		 45153 M16x16 10 289,17
FBN 20/10* sähkösinkitty
L 120
maxhyötypituus
10 mm		 45135 M20x50 10 288,00
FBN 20/20 sähkösinkitty
L 165
maxhyötypituus
20 mm		 45154 M20x50 10 300,60
FBN 20/60 sähkösinkitty
L 205
maxhyötypituus
60 mm		 45155 M20x90 10 441,00
*ei sisälly hyväksyntäpäätökseen

ylös


fischer kiilapultti FBN fvz kuumasinkitty



malli
tekniset tiedot
tuotenumero
koko
kpl/pkt
€/100 kpl
alv 0%
FBN 8/5 fvz kuumasinkitty
L 58,
maxhyötypituus 5 mm		 57525 M8x23 100 46,45
FBN 8/10 fvz kuumasinkitty
L 76,
maxhyötypituus 10 mm		 57526 M8x41 50 55,15
FBN 8/50 fvz kuumasinkitty
L 116,
maxhyötypituus 50 mm		 57527 M8x81 50 58,16
FBN 8/100 fvz kuumasinkitty
L 166,
maxhyötypituus 100 mm		 57528 M8x130 25 93,17
FBN 10/5 fvz kuumasinkitty
L 69,
maxhyötypituus 5 mm		 57529 M10x31 50 69,69
FBN 10/15 fvz kuumasinkitty
L 89,
maxhyötypituus 15 mm		 57530 M10x51 50 60,71
FBN 10/50 fvz kuumasinkitty
L 124,
maxhyötypituus 50 mm		 57531 M10x87 20 85,53
FBN 10/100 fvz kuumasinkitty
L 174,
maxhyötypituus 100 mm		 57532 M10x134 20 104,18
FBN 10/140 fvz kuumasinkitty
L 214,
maxhyötypituus 140 mm		 57533 M10x174 20 140,32
FBN 12/5 fvz kuumasinkitty
L 83,
maxhyötypituus 5 mm		 57534 M12x41 20 87,98
FBN 12/15 fvz kuumasinkitty
L 113,
maxhyötypituus 15 mm		 57535 M12x71 20 92,49
FBN 12/30 fvz kuumasinkitty
L 128,
maxhyötypituus 30 mm		 57536 M12x86 20 98,03
FBN 12/45 fvz kuumasinkitty
L 143,
maxhyötypituus 45 mm		 57537 M12x103 20 99,26
FBN 12/100 fvz kuumasinkitty
L 202,
maxhyötypituus 100 mm		 57538 M12x157 20 149,36
FBN 16/10 fvz kuumasinkitty
L 109,
maxhyötypituus 10 mm		 57539 M16x54 10 174,63
FBN 16/25 fvz kuumasinkitty
L 144,
maxhyötypituus 25 mm		 57540 M16x89 10 173,77
FBN 16/50 fvz kuumasinkitty
L 169,
maxhyötypituus 50 mm		 57541 M16x114 10 209,77
FBN 16/100 fvz kuumasinkitty
L 221,
maxhyötypituus 100 mm		 57542 M16x166 10 241,27

ylös


fischer kiilapultti FBN haponkestävä teräs A4



malli
tekniset tiedot
tuotenumero
koko
kpl/pkt
€/100 kpl
alv 0%
FBN 6/10 haponkestävä teräs A4
L 68,
maxhyötypituus 10 mm		 69087 M6x25 100 Kysy päivän hinta.
FBN 6/30 haponkestävä teräs A4
L 88,
maxhyötypituus 30 mm		 69088 M6x30 100 Kysy päivän hinta.
FBN 8/10+23 haponkestävä teräs A4
L 76,
maxhyötypituus 10/23 mm		 69089 M8x41 50 Kysy päivän hinta.
FBN 8/30+43 haponkestävä teräs A4
L 96,
maxhyötypituus 30/43 mm		 69090 M8x61 50 Kysy päivän hinta.
FBN 8/50+63 haponkestävä teräs A4
L 116,
maxhyötypituus 50/63 mm		 69091 M8x81 50 Kysy päivän hinta.
FBN 10/15+23 haponkestävä teräs A4
L 89,
maxhyötypituus
15/23 mm		 69092 M10x51 50 Kysy päivän hinta.
FBN 10/50+58 haponkestävä teräs A4
L 124,
maxhyötypituus
50/58 mm		 69093 M10x87 20 Kysy päivän hinta.
FBN 10/100+108 haponkestävä teräs A4
L 174,
maxhyötypituus
100/108 mm		 69094 M10x134 20 Kysy päivän hinta.
FBN 12/15+35 haponkestävä teräs A4
L 113,
maxhyötypituus
15/35 mm		 69095 M12x71 20 Kysy päivän hinta.
FBN 12/45+65 haponkestävä teräs A4
L 143,
maxhyötypituus
45/65 mm		 69096 M12x103 20 Kysy päivän hinta.
FBN 12/100+120 haponkestävä teräs A4
L 202
maxhyötypituus
100/120 mm		 69097 M12x157 20 Kysy päivän hinta.
FBN 16/10 haponkestävä teräs A4
L 109
maxhyötypituus
10 mm		 69098 M16x54 10 Kysy päivän hinta.
FBN 16/25+45 haponkestävä teräs A4
L 144
maxhyötypituus
25/45 mm		 69099 M16x89 10 Kysy päivän hinta.
FBN 16/50+70 haponkestävä teräs A4
L 169
maxhyötypituus
50/70 mm		 69100 M16x114 10 Kysy päivän hinta.
ylös
